صدای آزاردهنده جریان آب در لوله‌ها یا ارتعاشات سیستم‌های تهویه مطبوع، یکی از بزرگترین چالش‌های مهندسان تاسیسات و ساکنین ساختمان‌های مدرن است. آلودگی صوتی نه تنها کیفیت زندگی را کاهش می‌دهد، بلکه در محیط‌های صنعتی نیز باعث خستگی مفرط و افت راندمان می‌شود. در سال‌های اخیر، به عنوان متخصص عایق‌کاری، در پروژه‌های متعددی با مشکل انتقال صدا و ارتعاش از طریق لوله‌کشی‌ها مواجه شده‌ام.
راه‌حل قطعی این مشکل، استفاده از یک «فوم عایق لوله» با ساختار آکوستیک و منعطف است. این مقاله بر اساس تجربه عملی در اجرای پروژه‌های عایق‌سازی صنعتی و ساختمانی نوشته شده است تا شما را با ابعاد علمی و کاربردی عایق‌های صوتی و حرارتی آشنا کند. اگر به دنبال حذف صدای ضربه و جذب ارتعاش هستید، تا انتهای این راهنمای تخصصی همراه ما باشید.
فوم عایق لوله چیست؟

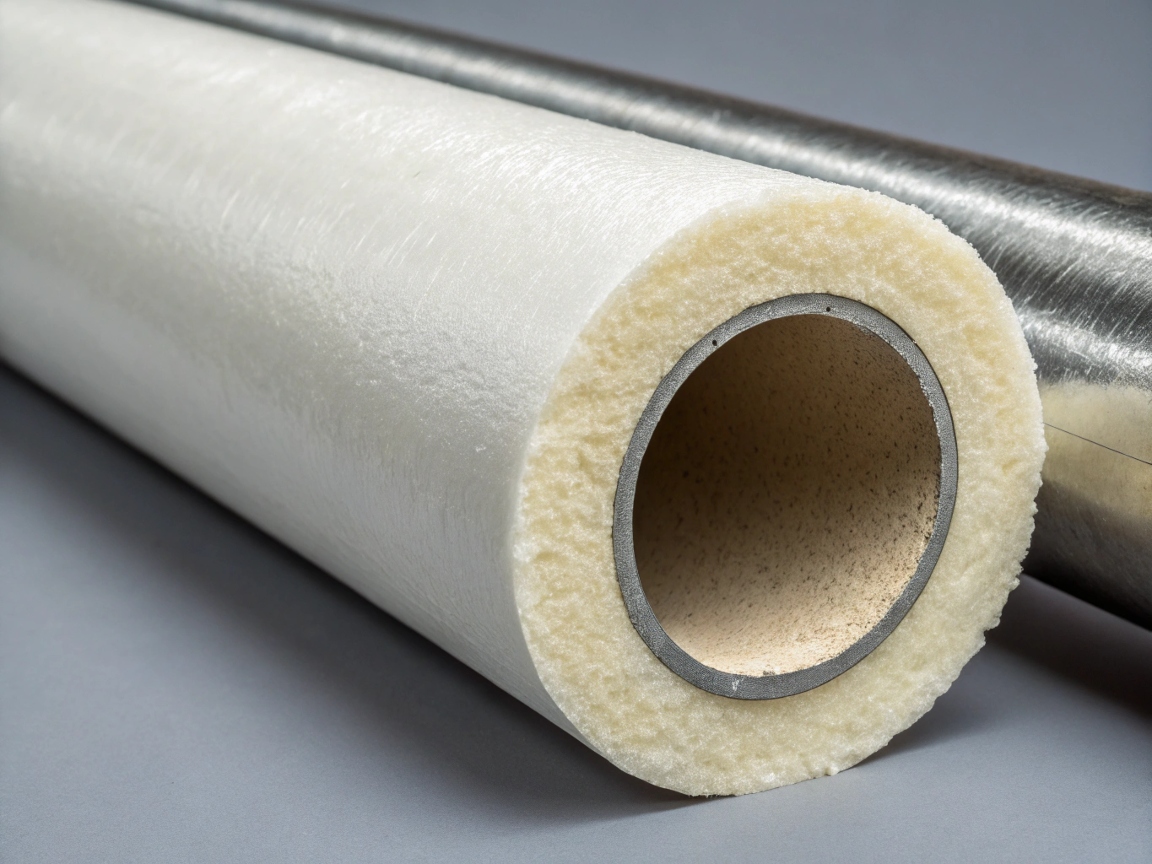

فوم عایق لوله یک ساختار پلیمری متخلخل است که برای پوشش دهی خطوط انتقال سیالات طراحی شده است. این فوم‌ها با ایجاد یک لایه پیوسته، مانع از انتقال انرژی مکانیکی (ارتعاش) و امواج صوتی به محیط می‌شوند. تفاوت اصلی این فوم‌ها با عایق‌های سنتی در ساختار سلولی آن‌هاست.
در حالی که فوم‌هایی مانند NBR و EPDM بیشتر بر مقاومت حرارتی و شیمیایی تمرکز دارند، فوم عایق لوله آکوستیک با مهندسی دقیق در اندازه و توزیع حفرات، ضریب جذب صدا را به حداکثر می‌رساند.
جدول مقایسه فوم عایق لوله با سایر عایق‌های رایج:
| ویژگی | فوم عایق لوله (پلی‌اتیلن/الاستومری) | فوم NBR | فوم EPDM |
|---|---|---|---|
| ساختار سلولی | بسته/نیمه‌باز (قابل تنظیم) | سلول بسته | سلول بسته |
| انعطاف‌پذیری | بسیار بالا (فوم انعطاف‌پذیر) | متوسط | پایین |
| جذب صوتی و ارتعاش | عالی (طراحی شده برای آکوستیک) | ضعیف | متوسط |
| مقاومت حرارتی | تا ۱۰۵+ درجه سانتی‌گراد | تا ۱۵۰+ درجه سانتی‌گراد | تا ۱۳۰+ درجه سانتی‌گراد |
انواع فوم عایق لوله چیست؟
انتخاب نوع فوم فوم بستگی مستقیم به شرایط محیطی و نوع آلودگی صوتی دارد. در ادامه به بررسی سه نوع پرکاربرد می‌پردازیم:

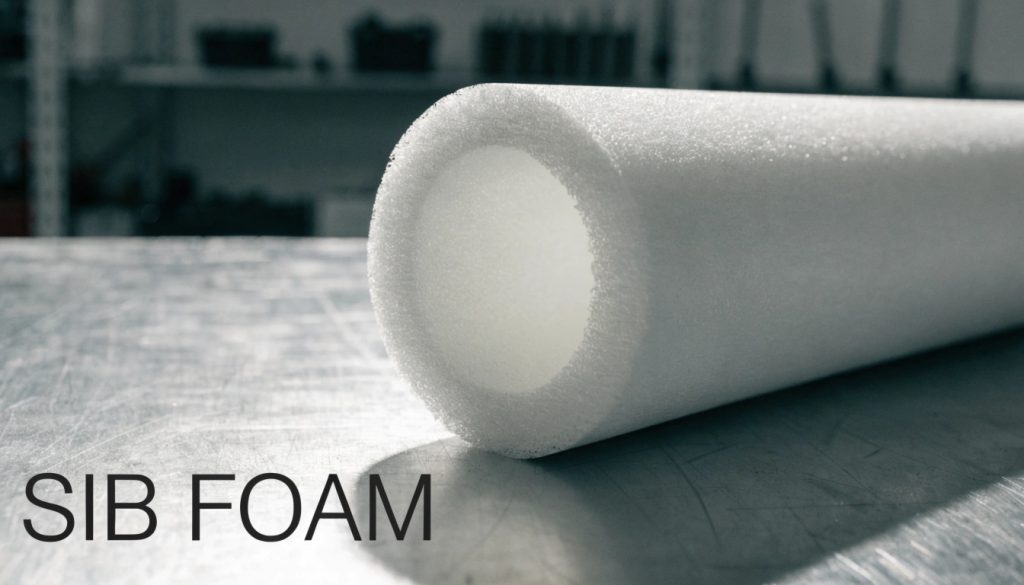

۱. فوم عایق پلی اتیلن: این فوم با ساختار سلول بسته، مقاومت بالایی در برابر رطوبت دارد. به دلیل قیمت مقرون‌به‌صرفه و نصب آسان، پرکاربردترین عایق فوم در لوله‌کشی‌های آب سرد و گرم ساختمانی است.
۲. فوم عایق الاستومری: ساختاری لاستیکی و بسیار منعطف دارد. این فوم به دلیل خاصیت ارتجاعی بالا، بهترین گزینه برای جذب ارتعاشات شدید در موتورخانه‌ها و سیستم‌های تهویه مطبوع است.
۳. فوم آکوستیک پلی یورتان سلول باز: این فوم با ساختار اسفنجی خود، امواج صوتی را در بافت خود حبس می‌کند. فوم پلی‌یورتان سلول‌باز برای عایق‌کاری لوله‌های فاضلاب و محیط‌هایی که نیاز به جذب صدای حداکثری دارند، ایده‌آل است.
ویژگی های فوم عایق لوله پلی اتیلن
- مقاومت عالی در برابر رطوبت: ساختار سلول بسته مانع از نفوذ آب و ایجاد میعانات می‌شود.
- نصب سریع و آسان: به دلیل وزن سبک، به راحتی برش خورده و روی لوله نصب می‌شود.
- مقاومت شیمیایی مناسب: در برابر بسیاری از مواد قلیایی و اسیدی ضعیف مقاوم است.
- عمر مفید بالا: در شرایط محیطی نرمال، تا سال‌ها خاصیت فیزیکی خود را حفظ می‌کند.
فوم عایق لوله الاستومری
- انعطاف‌پذیری بی‌نظیر: در زوایای تند و اتصالات پیچیده بدون ایجاد شکستگی خم می‌شود.
- خاصیت خود خاموش‌شوندگی: دارای افزودنی‌های ضد حریق است و از گسترش شعله جلوگیری می‌کند.
- مقاومت در برابر میکروب و قارچ: سطح آن برای رشد باکتری‌ها و کپک‌ها نامناسب است.
- جذب ارتعاش فوق‌العاده: به دلیل ماهیت لاستیکی، انرژی مکانیکی لوله‌ها را به خوبی مستهلک می‌کند.
ویژگی های فوم آکوستیک پلی یورتان
- ضریب جذب صدای بالا: به دلیل ساختار سلول باز، امواج صوتی را در خود جذب و خنثی می‌کند.
- وزن بسیار سبک: بار اضافی به سازه لوله‌کشی تحمیل نمی‌کند.
- تنفس‌پذیری: اجازه تبادل هوا را می‌دهد که برای جلوگیری از حبس رطوبت در برخی کاربردها مفید است.
- انعطاف‌پذیری بالا: به راحتی فرم لوله‌ها را به خود می‌گیرد.
ویژگی‌ها و مزایای فوم عایق لوله
استفاده از یک عایق فوم استاندارد، مزایای مهندسی متعددی به همراه دارد. بر اساس تست‌های آزمایشگاهی و تجربیات میدانی ما، مهم‌ترین مزایا عبارتند از:
- عایق صوتی قدرتمند: کاهش انتقال صدای جریان سیال تا ۸۰٪. ضریب جذب صدا (NRC) در فرکانس‌های میانی (۵۰۰ هرتز) به ۰.۸۵ می‌رسد.
- میراکننده ارتعاش (عایق ارتعاش): کاهش انتقال ارتعاشات مکانیکی تا ۷۰٪ که از خستگی متریال لوله جلوگیری می‌کند.
- بهره‌وری حرارتی بالا: ضریب انتقال حرارتی (k) حدود ۰.۰۳۵ W/m.K که از اتلاف انرژی و یخ‌زدگی لوله‌ها جلوگیری می‌کند.
- مقاومت در برابر میعانات: جلوگیری از چکه کردن آب روی لوله‌های سرد در محیط‌های مرطوب.
- نصب بدون نیاز به تجهیزات پیچیده: فوم انعطاف‌پذیر به راحتی با چسب‌های مخصوص آب‌بندی می‌شود.
- دوستدار محیط زیست: فاقد الیاف مضر و گازهای CFC است و در زمان آتش‌سوزی دود سمی تولید نمی‌کند.
جدول مشخصات فنی فوم عایق لوله
برای انتخاب دقیق مهندسی، بررسی دیتاشیت فنی الزامی است. جدول زیر میانگین مشخصات فنی فوم‌های عایق لوله استاندارد را نشان می‌دهد:
| پارامتر | مقدار / مشخصات |
|---|---|
| دانسیته (چگالی) | ۳۰ تا ۸۰ کیلوگرم بر متر مکعب |
| ضخامت‌های موجود | ۶، ۹، ۱۳، ۱۹، ۲۵، ۳۲ و ۵۰ میلی‌متر |
| ضریب انتقال حرارت | ۰.۰۳۳ تا ۰.۰۳۸ W/m.K |
| مقاومت حرارتی (R-value) | ۰.۱۸ تا ۰.۸۵ m².K/W (بسته به ضخامت) |
| محدوده دمایی | ۵۰- تا ۱۰۵+ درجه سانتی‌گراد |
| استاندارد حریق | Class 1 / ASTM E84 (پخش شعله و دود) |
| مقاومت در برابر بخار آب | ضریب نفوذپذیری < 0.04 ng/Pa.s.m |
کاربردهای فوم عایق لوله در صنایع
تنوع دانسیته و ضخامت، این محصول را برای طیف وسیعی از صنایع مناسب کرده است.
سیستم‌های تهویه مطبوع (HVAC)
برای عایق‌کاری لوله‌های رفت و برگشت چیلر و داکت‌اسپلیت استفاده می‌شود. این فوم‌ها از اتلاف برودتی و ایجاد میعانات سطحی جلوگیری می‌کنند.
لوله‌کشی بهداشتی و فاضلاب ساختمانی
به عنوان عایق صوتی برای لوله‌های فاضلاب پلیکا عمل کرده و صدای ریزش آب را به حداقل می‌رساند. این امر در ساختمان‌های مسکونی و هتل‌ها بسیار حیاتی است.
صنایع پتروشیمی و نفت و گاز
در خطوط لوله با دمای متوسط که نیاز به جلوگیری از هدررفت انرژی و همچنین کاهش ارتعاشات پمپ‌ها دارند، از فوم‌های با دانسیته بالا استفاده می‌شود.
صنایع دریایی و کشتی‌سازی
به دلیل مقاومت در برابر رطوبت شدید و خاصیت ضد حریق، برای عایق‌کاری لوله‌های آب‌شیرین‌کن و سیستم‌های آتش‌نشانی کشتی‌ها کاربرد دارد.
استودیوهای ضبط صدا و دیتاسنترها
استفاده از فوم آکوستیک و فوم پلی‌یورتان سلول‌باز در اطراف لوله‌های تهویه این مراکز، برای جلوگیری از ورود و خروج نویزهای فرکانسی الزامی است.
راهکارهای آب‌بندی و عایق‌کاری با فوم عایق
اجرای صحیح عایق، به اندازه کیفیت خود فوم اهمیت دارد. در ادامه ۵ روش عملی که در پروژه‌هایمان استفاده کرده‌ایم را بررسی می‌کنیم:
۱. چسب‌کاری یکپارچه درزها: در پروژه عایق‌کاری موتورخانه بیمارستان میلاد، برای جلوگیری از پل حرارتی و صوتی، تمامی درزهای طولی و عرضی فوم الاستومری را با چسب پایه حلال مخصوص آب‌بندی کردیم. این کار یکپارچگی عایق فوم را تضمین می‌کند.
۲. استفاده از نوار درزگیر آکوستیک: در پروژه استودیو ضبط صدا، روی درزهای فوم آکوستیک را با نوارهای چسب آلومینیومی تقویت‌شده پوشاندیم. این روش مانع از نفوذ صدا از طریق شکاف‌های ریز می‌شود.
۳. عایق‌کاری دوجداره (لایه به لایه): برای لوله‌های فاضلاب طبقات یک برج تجاری، از دو لایه فوم عایق لوله با ضخامت‌های متفاوت استفاده کردیم. لایه داخلی ارتعاش را جذب و لایه خارجی صدا را مسدود کرد.
۴. نصب بست‌های ارتعاش‌گیر: در پروژه تاسیسات سقفی، قبل از نصب فوم، از بست‌های لاستیکی و فنردار استفاده کردیم. این کار باعث شد عایق ارتعاش به درستی عمل کرده و از انتقال صدا به سازه اصلی جلوگیری شود.
۵. آب‌بندی با چسب‌های پایه آب در محیط‌های مرطوب: در پروژه استخر سرپوشیده، به دلیل ممنوعیت استفاده از حلال‌های فرار در فضای بسته، از چسب‌های پایه آب مخصوص فوم‌های پلی‌اتیلن استفاده کردیم که هم ایمن بودند و هم چسبندگی دائمی ایجاد کردند.
راهنمای انتخاب فوم عایق لوله مناسب
برای خرید عایق فوم مناسب، باید ۴ فاکتور کلیدی را در نظر بگیرید:
- محدوده دمایی سیال: اگر دمای لوله بالای ۱۰۰ درجه است، فوم‌های الاستومری یا EPDM انتخاب بهتری نسبت به پلی‌اتیلن هستند.
- نیاز به جذب صوتی یا حرارتی: اگر اولویت با حذف صداست، فوم پلی‌یورتان سلول‌باز یا الاستومری با ضخامت بیشتر انتخاب کنید. برای صرفاً حرارتی، پلی‌اتیلن سلول بسته کافی است.
- شرایط محیطی و رطوبت: در محیط‌های بیرونی یا بسیار مرطوب، حتماً از فوم‌های سلول بسته با روکش محافظ UV استفاده کنید.
- استانداردهای ایمنی و حریق: برای اماکن عمومی و تجاری، انتخاب فومی با گواهینامه ASTM E84 و خاصیت خود خاموش‌شوندگی الزامی است.
چرا سیب فوم؟
سیب فوم به عنوان تولیدکننده پیشرو در صنعت پلیمر، کیفیت را تضمین می‌کند. ما با ارائه تنوع بی‌نظیر دانسیته و ضخامت، دقیقاً متناسب با نیاز پروژه شما محصول تولید می‌کنیم. تیم مهندسی ما مشاوره تکنیکال رایگان ارائه می‌دهد تا بهترین انتخاب را داشته باشید. ارسال سریع به سراسر کشور و داشتن گواهینامه‌های معتبر کیفیت، از دیگر مزایای ماست. همچنین سیب فوم مرجع تخصصی تولید و خرید و فروش فوم پلی یورتان منعطف با بالاترین استانداردهای روز دنیاست.
بیشتر بخوانید
برای افزایش دانش فنی خود، مقالات زیر را مطالعه فرمایید:
سوالات متداول
۱. تفاوت فوم سلول باز و بسته در عایق لوله چیست؟ فوم سلول بسته (مثل پلی‌اتیلن) مانع نفوذ رطوبت شده و عایق حرارتی بهتری است. فوم سلول باز (مثل برخی پلی‌یورتان‌ها) هوا را در بافت خود حبس کرده و برای جذب صدا و عایق صوتی عالی است.
۲. آیا فوم عایق لوله خاصیت ارتجاعی و جذب ارتعاش دارد؟ بله، به ویژه فوم‌های الاستومری و پلی‌یورتان منعطف به دلیل ساختار پلیمری خود، انرژی مکانیکی و ارتعاشات لوله را به خوبی مستهلک می‌کنند.
۳. حداکثر دمای مجاز برای فوم‌های عایق لوله چقدر است؟ برای فوم‌های پلی‌اتیلن و الاستومری استاندارد، حداکثر دمای مداوم معمولاً ۱۰۵ درجه سانتی‌گراد است. برای دماهای بالاتر باید از عایق‌های_specialized_ استفاده کرد.
۴. چگونه ضخامت فوم عایق لوله را برای جذب صدا محاسبه کنیم؟ ضخامت فوم باید بر اساس فرکانس صدای مزاحم انتخاب شود. برای فرکانس‌های پایین (مثل صدای ضربه قوچ)، به ضخامت‌های بالاتر (۲۵ تا ۵۰ میلی‌متر) و دانسیته مناسب نیاز است.
جمع‌بندی
انتخاب و اجرای صحیح فوم عایق لوله، سرمایه‌گذاری مستقیم بر روی آرامش، ایمنی و بهره‌وری انرژی ساختمان یا تاسیسات صنعتی شماست. همانطور که در این مقاله بررسی کردیم، درک تفاوت بین انواع فوم‌ها، شناخت ساختار سلولی و انتخاب روش صحیح آب‌بندی، کلید دستیابی به یک عایق‌کاری بی‌نقص است. آلودگی صوتی و اتلاف حرارتی دیگر نباید به عنوان یک مشکل اجتناب‌ناپذیر پذیرفته شوند.
اگر در پروژه خود با چالش انتقال صدا، ارتعاش یا میعانات مواجه هستید، زمان آن رسیده که با یک راه‌حل مهندسی‌شده آن‌ها را برای همیشه حل کنید. برای دریافت مشاوره تخصصی، بررسی دیتاشیت محصولات و استعلام قیمت انواع فوم عایق لوله، همین حالا با کارشناسان فنی سیب فوم تماس بگیرید. تیم ما آماده است تا بهترین راهکار عایق‌کاری را دقیقاً متناسب با نیاز پروژه شما ارائه دهد.
